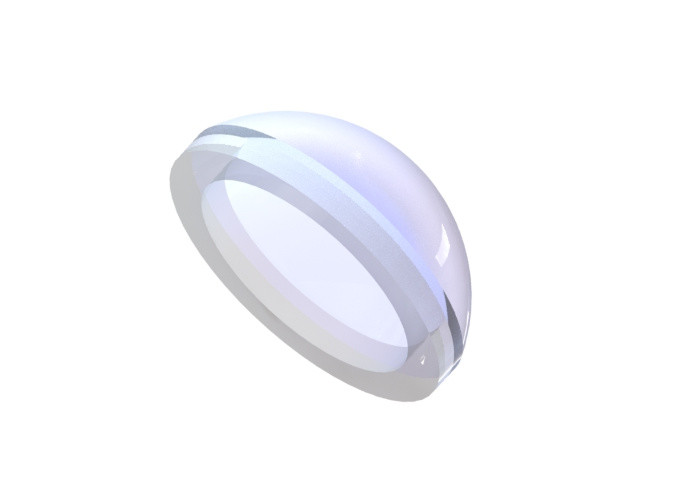

Lente de cristal esférico de zafiro de 25,4 mm

Visión general:

Lentes de menisco positivo (convexo-cóncavo)están diseñados para minimizar la aberración esférica.Cuando se usa en combinación con otra lente, una lente de menisco positivo acortará la distancia focal y aumentará la apertura numérica (NA) del sistema sin introducir una aberración esférica significativa.Cuando se utiliza para enfocar un haz colimado, el lado convexo de la lente debe mirar hacia la fuente para minimizar la aberración esférica.Star Optic proporciona lentes de menisco positivo en una variedad de sustratos y opciones de revestimiento antirreflectante.

Especificaciones generales de la lente de menisco positivo N-BK7:

Material	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zafiro
Longitud de onda de diseño	546,1nm
Planitud de la superficie	N<3(0.5)@632.8nm
Calidad de la superficie	60/40 scratch-Dig
Tolerancia de diámetro	+0/-0,2 mm
Tolerancia de grosor	±0,2 mm
Centrado	<3 minutos de arco
Tolerancia de longitud focal	±2%
Apertura clara	>90%
Chaflán	Protección<0.5mmx45°

Productos estándar deN-BK7Lente de menisco positivo:

Opciones de recubrimiento OFN-BK7Lente de menisco positivo:

Las lentes de menisco positivo por encima del estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.

Recubrimiento de MgF2 de una sola capa	Revestimiento antirreflectante multicapa
Revestimiento antirreflectante Boradband	Recubrimiento antirreflectante de doble longitud de onda

Opciones de montaje para lentes de menisco positivo:

Las lentes de menisco positivo por encima del estándar de Star Optic no están montadas.Sin embargo, podemos proporcionar una montura fija y una montura ajustable para nuestros lentes.

Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.
