N-SF11 Cóncavo Plano Esférico Lente Divergente Haz colimado

  • N-SF11 Concave Plano Spherical Lens Diverge Collimated Beam
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo PCV
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Lente esférica cóncava plana (PCV) N-BK7 Sustrato N-BK7
Aplicaciones reducción de imagen o para difundir la luz Uso divergente de un haz colimado
APARIENCIA Una superficie plana y otra curva hacia adentro Superficie N
Resaltar

Lente esférica plana Haz colimado divergente

,

lente esférica plana N-SF11

,

lente esférica cóncava N-SF11
Deja un mensaje
Descripción de producto

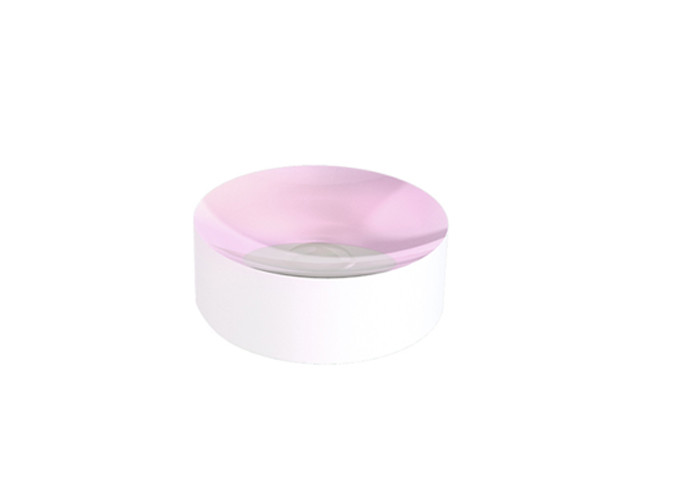

Lente esférica cóncava plana (PCV), N-BK7, haz colimado divergente

Visión general:

La lente plano-cóncava (PCV) tiene una superficie plana y otra curva hacia adentro.Las lentes PCV tienen una distancia focal negativa, divergen un haz colimado de un foco virtual y se usan comúnmente para la reducción de imágenes o para difundir la luz.Star Optic proporciona lentes plano-cóncavas fabricadas con N-BK7, N-SF11, sílice fundida con UV, fluoruro de calcio, seleniuro de zinc, etc.



N-SF11 Cóncavo Plano Esférico Lente Divergente Haz colimado 0





Especificaciones generales de la lente esférica cóncava plana (PCV) N-BK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zafiro N-SF11 Cóncavo Plano Esférico Lente Divergente Haz colimado 1
Longitud de onda de diseño 546,1nm
Planitud de la superficie N<3(0.5)@632.8nm
Calidad de la superficie 60/40 scratch-Dig
Tolerancia de diámetro +0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Centrado <3 minutos de arco
Tolerancia de longitud focal ±2%
Apertura clara >90%
Chaflán Protección<0.5mmx45°







Lente esférica cóncava plana (PCV) de productos estándar N-BK7:

número de parte Material D
(mm)		 F
(mm)		 R1
(mm)		 tc
(mm)		 Te
(mm)
PCVD12F-25 N-BK7 12.7 -25,4 13.18 2 3.6
PCVD12F-30 N-BK7 12.7 -30 15.56 2 3.4
PCVD12F-40 N-BK7 12.7 -40 20.75 2 3
PCVD12F-50 N-BK7 12.7 -50 25.94 2 2.8
PCVD12F-75 N-BK7 12.7 -75 38,9 2 2.5
PCVD12F-100 N-BK7 12.7 -100 51.87 2 2.4
PCVD12F-150 N-BK7 12.7 -150 77.81 2 2.3
PCVD12F-200 N-BK7 12.7 -200 103.74 2 2.2
PCVD12F-250 N-BK7 12.7 -250 129.68 2 2.2
PCVD12F-300 N-BK7 12.7 -300 155.62 2 2.1
PCVD12F-500 N-BK7 12.7 -500 259.36 2 2.1
PCVD12F-1000 N-BK7 12.7 -1000 518.72 2 2.1
PCVD12F-2000 N-BK7 12.7 -2000 1037.44 2 2.1
PCVD25F-25 N-BK7 25.4 -25,4 13.18 2 11.7
PCVD25F-30 N-BK7 25.4 -30 15.56 2 8.6
PCVD25F-40 N-BK7 25.4 -40 20.75 2 6.3
PCVD25F-50 N-BK7 25.4 -50 25.94 2 5.3
PCVD25F-75 N-BK7 25.4 -75 38,9 2 4.1
PCVD25F-100 N-BK7 25.4 -100 51.87 2 3.6
PCVD25F-150 N-BK7 25.4 -150 77.81 2 3
PCVD25F-200 N-BK7 25.4 -200 103.74 2 2.8
PCVD25F-250 N-BK7 25.4 -250 129.68 2 2.6
PCVD25F-300 N-BK7 25.4 -300 155.62 2 2.5
PCVD25F-500 N-BK7 25.4 -500 259.36 2 2.3
PCVD25F-1000 N-BK7 25.4 -1000 518.72 2 2.2
PCVD25F-2000 N-BK7 25.4 -2000 1037.44 2 2.1
PCVD38F-50 N-BK7 38.1 -50 25.94 3 11.3
PCVD38F-75 N-BK7 38.1 -75 38,9 3 7
PCVD38F-100 N-BK7 38.1 -100 51.87 3 6.6
PCVD38F-150 N-BK7 38.1 -150 77.81 3 5.4
PCVD38F-200 N-BK7 38.1 -200 103.74 3 4.8
PCVD38F-250 N-BK7 38.1 -250 129.68 3 4.4
PCVD38F-300 N-BK7 38.1 -300 155.62 3 4.2
PCVD38F-500 N-BK7 38.1 -500 259.36 3 3.7
PCVD38F-1000 N-BK7 38.1 -1000 518.72 3 3.4
PCVD38F-2000 N-BK7 38.1 -2000 1037.44 3 3.2
PCVD50F-100 N-BK7 50.8 -100 51.87 3 9.6
PCVD50F-150 N-BK7 50.8 -150 77.81 3 7.3
PCVD50F-200 N-BK7 50.8 -200 103.74 3 6.2
PCVD50F-250 N-BK7 50.8 -250 129.68 3 5.5
PCVD50F-300 N-BK7 50.8 -300 155.62 3 5.1
PCVD50F-500 N-BK7 50.8 -500 259.36 3 4.2
PCVD50F-1000 N-BK7 50.8 -1000 518.72 3 3.6
PCVD50F-2000 N-BK7 50.8 -2000 1037.44 3 3.3







Opciones de recubrimiento de la lente esférica cóncava plana (PCV) N-BK7:

Las lentes planas cóncavas estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.



Recubrimiento de MgF2 de una sola capa Revestimiento antirreflectante multicapa
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Revestimiento antirreflectante Boradband



Recubrimiento antirreflectante de doble longitud de onda
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Opciones de montaje para lente esférica cóncava plana (PCV):

Las lentes planas cóncavas estándar de Star Optic no están montadas.Sin embargo, podemos proporcionar una montura fija y una montura ajustable para nuestros lentes.



Montura de lente fija



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montura de lente ajustable



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.



Diseño Zemax

Positive Meniscus Lenses 9

Diseño Zemax

Positive Meniscus Lenses 10



Diseño de trabajo sólido

Positive Meniscus Lenses 11



Diseño de revestimiento de película delgada

Positive Meniscus Lenses 12
