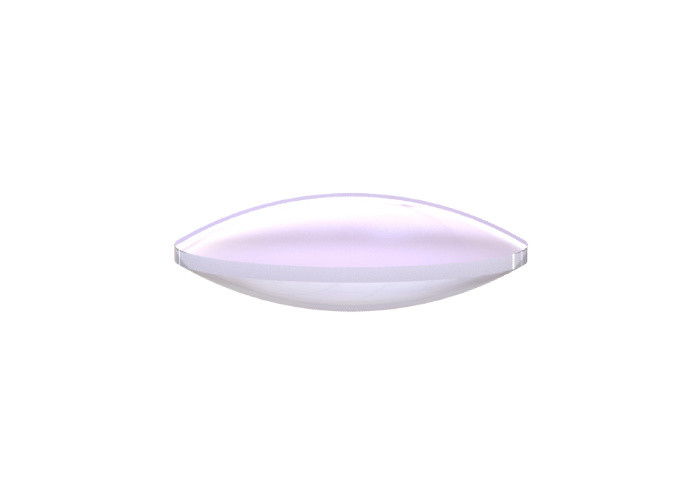

Lente bi convexa de zafiro Revestimientos antirreflectantes de lentes conjugadas finitas de 25,4 mm

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo DCX
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Lente esférica doble convexa (bi-convexa) N-BK7 Sustrato N-BK7
Uso imágenes finitas Rasgo distancia focal positiva
Llanura superficial N Revestimiento Sin revestimiento, revestimiento AR disponible
Resaltar

Lente biconvexa de 25

,

4 mm

,

lente conjugada finita de 25
Deja un mensaje
Descripción de producto

Lente esférica doble convexa (biconvexa), N-BK7, lente de imagen finita

Visión general:

Lente doble convexa (DCX), también conocida como lente biconvexa, tiene dos caras simétricas positivas con radios iguales en ambos lados.Estas lentes generalmente se recomiendan para aplicaciones de imágenes finitas.Las lentes biconvexas son más adecuadas cuando el objeto y la imagen están en lados opuestos de la lente y la relación entre las distancias de la imagen y el objeto (relación conjugada) está entre 0,2 y 5. Star Optic proporciona lentes doblemente convexas en una variedad de sustratos y opciones de revestimiento antirreflectante.



Lente bi convexa de zafiro Revestimientos antirreflectantes de lentes conjugadas finitas de 25,4 mm 0







Especificaciones generales de la lente esférica doble convexa (DCX) N-BK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zafiro Lente bi convexa de zafiro Revestimientos antirreflectantes de lentes conjugadas finitas de 25,4 mm 1
Longitud de onda de diseño 546,1nm
Planitud de la superficie N<3(0.5)@632.8nm
Calidad de la superficie 60/40 scratch-Dig
Tolerancia de diámetro +0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Centrado <3 minutos de arco
Tolerancia de longitud focal ±2%
Apertura clara >90%
Chaflán Protección<0.5mmx45°







Productos estándarDe la lente esférica doble convexa (DCX) N-BK7:

número de parte Material D
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 tc
(mm)		 Te
(mm)
DCXD12F25 N-BK7 12.7 25.4 25.98 25.98 3.6 2
DCXD12F35 N-BK7 12.7 35 35.74 35.74 3.1 2
DCXD12F50 N-BK7 12.7 50 51.35 51.35 2.8 2
DCXD12F75 N-BK7 12.7 75 77.31 77.31 2.5 2
DCXD12F100 N-BK7 12.7 100 103.25 103.25 2.4 2
DCXD12F125 N-BK7 12.7 125 129.18 129.18 2.3 2
DCXD12F150 N-BK7 12.7 150 155.1 155.1 2.3 2
DCXD12F200 N-BK7 12.7 200 206.94 206.94 2.2 2
DCXD12F250 N-BK7 12.7 250 258.78 258.78 2.2 2
DCXD12F300 N-BK7 12.7 300 310.61 310.61 2.1 2
DCXD12F500 N-BK7 12.7 500 517.94 517.94 2.1 2
DCXD12F1000 N-BK7 12.7 1000 1036.23 1036.23 2.1 2
DCXD25F25 N-BK7 25.4 25.4 24.68 24.68 9 2
DCXD25F35 N-BK7 25.4 35 35.08 35.08 6.8 2
DCXD25F50 N-BK7 25.4 50 50.92 50.92 5.2 2
DCXD25F75 N-BK7 25.4 75 77.04 77.04 4.1 2
DCXD25F100 N-BK7 25.4 100 103.05 103.05 3.6 2
DCXD25F125 N-BK7 25.4 125 129.02 129.02 3.3 2
DCXD25F150 N-BK7 25.4 150 154.97 154.97 3 2
DCXD25F200 N-BK7 25.4 200 206.84 206.84 2.8 2
DCXD25F250 N-BK7 25.4 250 258.7 258.7 2.6 2
DCXD25F300 N-BK7 25.4 300 310.54 310.54 2.5 2
DCXD25F500 N-BK7 25.4 500 517.9 517.9 2.3 2
DCXD25F1000 N-BK7 25.4 1000 1036.21 1036.21 2.2 2







Opciones de recubrimiento Of N-BK7 Lente esférica doble convexa (DCX):

Las lentes esféricas dobles convexas estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.



Recubrimiento de MgF2 de una sola capa Revestimiento antirreflectante multicapa
Positive Meniscus Lenses 1 Lente bi convexa de zafiro Revestimientos antirreflectantes de lentes conjugadas finitas de 25,4 mm 3



Revestimiento antirreflectante Boradband



Recubrimiento antirreflectante de doble longitud de onda
Positive Meniscus Lenses 3 Lente bi convexa de zafiro Revestimientos antirreflectantes de lentes conjugadas finitas de 25,4 mm 5







Opciones de montaje paraDoble Convexo(DCX)EsféricoLente:

Las lentes esféricas dobles convexas estándar de Star Optic no están montadas.Sin embargo, podemos proporcionar una montura fija y una montura ajustable para nuestros lentes.



Montura de lente fija



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montura de lente ajustable



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.



Diseño Zemax

Positive Meniscus Lenses 9

Diseño Zemax

Positive Meniscus Lenses 10



Diseño de trabajo sólido

Positive Meniscus Lenses 11



Diseño de revestimiento de película delgada

Positive Meniscus Lenses 12
