Superficies curvas Lente de vidrio esférico 40 Scratch Dig Concavo Lente convexa

  • Curved Surfaces Spherical Glass Lens 40 Scratch Dig Concavo Convex Lens
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo DCV
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Lente esférica de doble cóncavo (DCV) de sílice fundida UV material Sílice fundida UV
Aplicaciones reducción de imagen y para difundir la luz Ventaja Soportar alta potencia
Longitud de onda de diseño 546,1nm Longitud focal -50 mm a -1000 mm
Resaltar

Superficies curvas Lente de vidrio esférico

,

Lente de vidrio esférico 40 Scratch Dig

,

40 Scratch Dig Concavo Convex Lens
Deja un mensaje
Descripción de producto



Visión general:

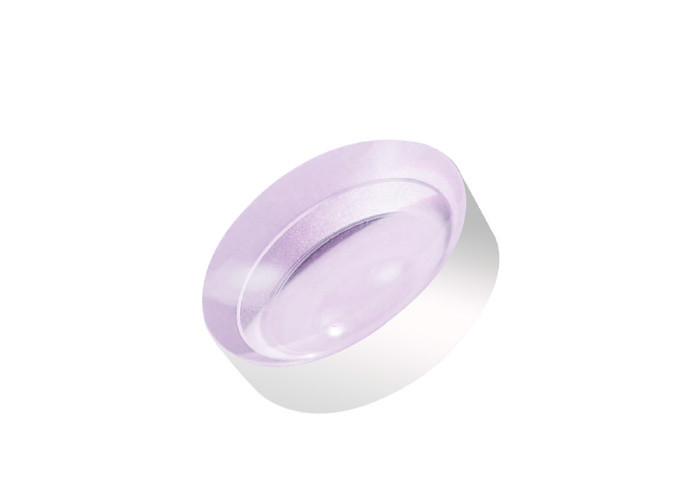

Lente de doble cóncavo (DCV), también conocida como lente bicóncava,tiene dos superficies curvas hacia adentro.Tienen una distancia focal negativa y se utilizan mejor para divergir un haz convergente.Las lentes doblemente cóncavas puedendivergen un haz colimado a un foco virtual y se usan comúnmentepara la reducción de imágenes y para difundir la luz.Star Optic proporciona lentes de doble cóncavo en una variedad de sustratos y opciones de revestimiento antirreflectante.







Especificaciones generales Lente esférica de doble cóncavo (DCV) de sílice fundida UV:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zafiro Superficies curvas Lente de vidrio esférico 40 Scratch Dig Concavo Lente convexa 0
Longitud de onda de diseño 546,1nm
Planitud de la superficie N<3(0.5)@632.8nm
Calidad de la superficie 60/40 scratch-Dig
Tolerancia de diámetro +0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Centrado <3 minutos de arco
Tolerancia de longitud focal ±2%
Apertura clara >90%
Chaflán Protección<0.5mmx45°







Productos estándarSílice fundida UVLente esférica doble cóncava (DCV):

número de parte Material D
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 tc
(mm)		 Te
(mm)
DCVD12F-50-FS UVFS 12.7 -50 46.32 46.32 2 2.9
DCVD12F-75-FS UVFS 12.7 -75 69.33 69.33 2 2.6
DCVD12F-100-FS UVFS 12.7 -100 92.33 92.33 2 2.4
DCVD12F-125-FS UVFS 12.7 -125 115.33 115.33 2 2.4
DCVD12F-150-FS UVFS 12.7 -150 138.34 138.34 2 2.3
DCVD12F-200-FS UVFS 12.7 -200 184.35 184.35 2 2.2
DCVD12F-250-FS UVFS 12.7 -250 230.35 230.35 2 2.2
DCVD12F-300-FS UVFS 12.7 -300 276.36 276.36 2 2.1
DCVD12F-500-FS UVFS 12.7 -500 460.39 460.39 2 2.1
DCVD12F-1000-FS UVFS 12.7 -1000 920.47 920.47 2 2.1
DCVD25F-50-FS UVFS 25.4 -50 46.32 46.32 2 5.6
DCVD25F-75-FS UVFS 25.4 -75 69.33 69.33 2 4.3
DCVD25F-100-FS UVFS 25.4 -100 92.33 92.33 2 3.8
DCVD25F-125-FS UVFS 25.4 -125 115.33 115.33 2 3.4
DCVD25F-150-FS UVFS 25.4 -150 138.34 138.34 2 3.2
DCVD25F-200-FS UVFS 25.4 -200 184.35 184.35 2 2.9
DCVD25F-250-FS UVFS 25.4 -250 230.35 230.35 2 2.7
DCVD25F-300-FS UVFS 25.4 -300 276.36 276.36 2 2.6
DCVD25F-500-FS UVFS 25.4 -500 460.39 460.39 2 2.4
DCVD25F-1000-FS UVFS 25.4 -1000 920.47 920.47 2 2.2







Opciones de recubrimiento OFSílice fundida UVLente esférica de doble cóncavo (DCV):

Las lentes esféricas dobles cóncavas estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.



Recubrimiento de MgF2 de una sola capa Revestimiento antirreflectante multicapa
Superficies curvas Lente de vidrio esférico 40 Scratch Dig Concavo Lente convexa 1 Superficies curvas Lente de vidrio esférico 40 Scratch Dig Concavo Lente convexa 2



Revestimiento antirreflectante Boradband



Recubrimiento antirreflectante de doble longitud de onda
Superficies curvas Lente de vidrio esférico 40 Scratch Dig Concavo Lente convexa 3 Superficies curvas Lente de vidrio esférico 40 Scratch Dig Concavo Lente convexa 4







Opciones de montaje paraDoble cóncavo (DCV) esféricoLente:

Las lentes esféricas dobles cóncavas estándar de Star Optic no están montadas.Sin embargo, podemos proporcionar una montura fija y una montura ajustable para nuestros lentes.



Montura de lente fija



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montura de lente ajustable



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.



Diseño Zemax

Positive Meniscus Lenses 9

Diseño Zemax

Positive Meniscus Lenses 10



Diseño de trabajo sólido

Positive Meniscus Lenses 11



Diseño de revestimiento de película delgada

Positive Meniscus Lenses 12
