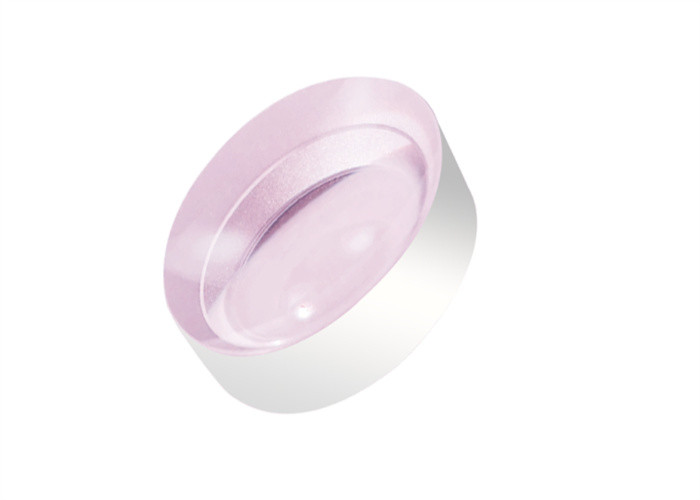

Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava

  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
  • Spread Light Thin Spherical Lens Ge Material Double Concave Lens
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo DCV
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Lente esférica doble cóncava (bicóncava) N-BK7 Sustrato N-BK7
Uso reducción de magos y para difundir la luz Rango de onda UV, VIS e IR
Forma dos superficies cóncavas Rasgo Distancia focal negativa
Resaltar

Lente esférica fina de luz extendida

,

lente cóncava doble Luz extendida

,

lente cóncava doble Ge
Deja un mensaje
Descripción de producto

Lente esférica cóncava doble (bicóncava), N-BK7, luz extendida

Visión general:

Lente de doble cóncavo (DCV), también conocida como lente bicóncava,tiene dos superficies curvas hacia adentro.Tienen una distancia focal negativa y se utilizan mejor para divergir un haz convergente.Las lentes doblemente cóncavas puedendivergen un haz colimado a un foco virtual y se usan comúnmentepara la reducción de imágenes y para difundir la luz.Star Optic proporciona lentes de doble cóncavo en una variedad de sustratos y opciones de revestimiento antirreflectante.



Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava 0







Especificaciones generales Lente esférica de doble cóncavo (DCV) N-BK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zafiro Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava 1
Longitud de onda de diseño 546,1nm
Planitud de la superficie N<3(0.5)@632.8nm
Calidad de la superficie 60/40 scratch-Dig
Tolerancia de diámetro +0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Centrado <3 minutos de arco
Tolerancia de longitud focal ±2%
Apertura clara >90%
Chaflán Protección<0.5mmx45°







Lente esférica de doble cóncavo (DCV) de productos estándar N-BK7:

número de parte Material D
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 tc
(mm)		 Te
(mm)
DCVD12F-50 N-BK7 12.7 -50 52.17 52.17 2.8 2
DCVD12F-75 N-BK7 12.7 -75 78.08 78.08 2.5 2
DCVD12F-100 N-BK7 12.7 -100 104 104 2.4 2
DCVD12F-125 N-BK7 12.7 -125 129.91 129.91 2.3 2
DCVD12F-150 N-BK7 12.7 -150 155.83 155.83 2.3 2
DCVD12F-200 N-BK7 12.7 -200 207.66 207.66 2.2 2
DCVD12F-250 N-BK7 12.7 -250 259.49 259.49 2.2 2
DCVD12F-300 N-BK7 12.7 -300 311.32 311.32 2.1 2
DCVD12F-500 N-BK7 12.7 -500 518.63 518.63 2.1 2
DCVD12F-1000 N-BK7 12.7 -1000 1036.92 1036.92 2.1 2
DCVD25F-50 N-BK7 25.4 -50 52.17 52.17 2 5.1
DCVD25F-75 N-BK7 25.4 -75 78.08 78.08 2 4.1
DCVD25F-100 N-BK7 25.4 -100 104 104 2 3.6
DCVD25F-125 N-BK7 25.4 -125 129.92 129.92 2 3.2
DCVD25F-150 N-BK7 25.4 -150 155.83 155.83 2 3
DCVD25F-200 N-BK7 25.4 -200 207.66 207.66 2 2.8
DCVD25F-250 N-BK7 25.4 -250 259.49 259.49 2 2.6
DCVD25F-300 N-BK7 25.4 -300 311.32 311.32 2 2.5
DCVD25F-500 N-BK7 25.4 -500 518.63 518.63 2 2.3
DCVD25F-1000 N-BK7 25.4 -1000 1036.92 1036.92 2 2.2







Opciones de recubrimiento OfN-BK7Lente esférica de doble cóncavo (DCV):

Las lentes esféricas dobles cóncavas estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.



Recubrimiento de MgF2 de una sola capa Revestimiento antirreflectante multicapa
Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava 2 Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava 3



Revestimiento antirreflectante Boradband



Recubrimiento antirreflectante de doble longitud de onda
Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava 4 Propagación de luz Lente esférica delgada Material Ge Lente doble cóncava 5







Opciones de montaje paraDoble cóncavo (DCV) esféricoLente:

Las lentes esféricas dobles cóncavas estándar de Star Optic no están montadas.Sin embargo, podemos proporcionar una montura fija y una montura ajustable para nuestros lentes.



Montura de lente fija



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montura de lente ajustable



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.



Diseño Zemax

Positive Meniscus Lenses 9

Diseño Zemax

Positive Meniscus Lenses 10



Diseño de trabajo sólido

Positive Meniscus Lenses 11



Diseño de revestimiento de película delgada

Positive Meniscus Lenses 12
