Reduzca al mínimo la capa antirreflexión de la lente del menisco de la aberración esférica

  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo Hombres
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Nombre del producto Lente de menisco negativo N-BK7 Material N-BK7
Rasgo una superficie convexa, la otra cóncava Aplicaciones minimizar la aberración esférica en los sistemas ópticos
Ca >90% Cosmético 60/40 scratch-Dig
Resaltar

Minimizar lente de aberración esférica

,

lente de aberración esférica Revestimiento antirreflectante

,

Lente plana convexa Revestimiento antirreflectante
Deja un mensaje
Descripción de producto

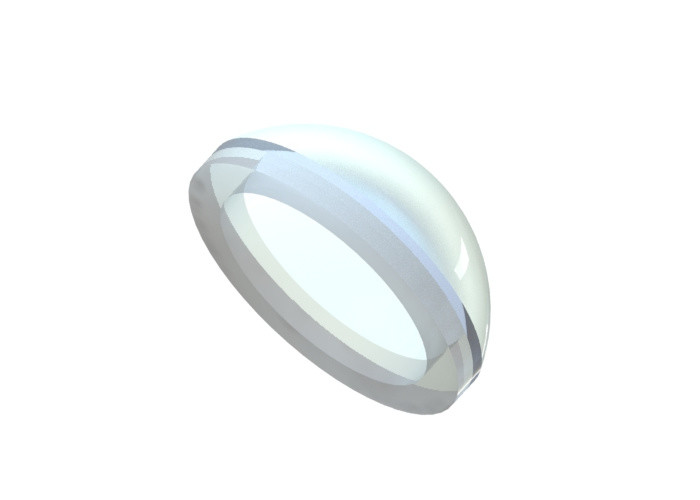

Lente de menisco negativo, N-BK7, Minimiza la lente de aberración esférica

Visión general:
La lente de menisco negativo (convexo-cóncavo) está diseñada para minimizar la aberración esférica en los sistemas ópticos.Cuando se usa en combinación con otra lente, una lente de menisco negativo aumentará la distancia focal y disminuirá la apertura numérica (NA) del sistema sin introducir una aberración esférica significativa.Cuando se usa para divergir la luz, la superficie convexa debe mirar hacia el haz para minimizar la aberración esférica.Star Optic proporciona lentes de menisco positivo en una variedad de sustratos y opciones de revestimiento antirreflectante.


Reduzca al mínimo la capa antirreflexión de la lente del menisco de la aberración esférica 0



Especificaciones generales de la lente de menisco negativa N-NK7:

Material N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Zafiro Reduzca al mínimo la capa antirreflexión de la lente del menisco de la aberración esférica 1
Longitud de onda de diseño 546,1nm
Planitud de la superficie N<3(0.5)@632.8nm
Calidad de la superficie 60/40 scratch-Dig
Tolerancia de diámetro +0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Centrado <3 minutos de arco
Tolerancia de longitud focal ±2%
Apertura clara >90%
Chaflán Protección<0.5mmx45°



Productos estándarDeN-NK7Lente Menisco Negativo:

número de parte Material D
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 tc
(mm)		 Te
(mm)		 Pensión completa
(mm)
NMEND25F-100 N-BK7 25.4 -100 100 33.7 3 4.7 -98.7
NMEND25F-150 N-BK7 25.4 -150 100 43.1 3 4.1 -148
NMEND25F-200 N-BK7 25.4 -200 100 50.2 3 3.8 -197.3
NMEND25F-300 N-BK7 25.4 -300 250 95.1 3 3.5 -297.8
NMEND25F-400 N-BK7 25.4 -400 250 112.5 3 3.4 -397
NMEND25F-500 N-BK7 25.4 -500 250 126.3 3 3.3 -496.3
NMEND25F-1000 N-BK7 25.4 -1000 500 253.2 3 3.2 -994.6






Opciones de recubrimiento OFN-NK7Lente Menisco Negativo:

Las lentes de menisco negativo por encima del estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.



Recubrimiento de MgF2 de una sola capa Revestimiento antirreflectante multicapa
Reduzca al mínimo la capa antirreflexión de la lente del menisco de la aberración esférica 2 Positive Meniscus Lenses 2



Revestimiento antirreflectante Boradband



Recubrimiento antirreflectante de doble longitud de onda
Reduzca al mínimo la capa antirreflexión de la lente del menisco de la aberración esférica 4 Positive Meniscus Lenses 4







Opciones de montaje para lentes de menisco negativo:

Las lentes de menisco negativo por encima del estándar de Star Optic no están montadas.Sin embargo, podemos proporcionar una montura fija y una montura ajustable para nuestros lentes.



Montura de lente fija



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Montura de lente ajustable



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.



Diseño Zemax

Positive Meniscus Lenses 9

Diseño Zemax

Positive Meniscus Lenses 10



Diseño de trabajo sólido

Positive Meniscus Lenses 11



Diseño de revestimiento de película delgada

Positive Meniscus Lenses 12
