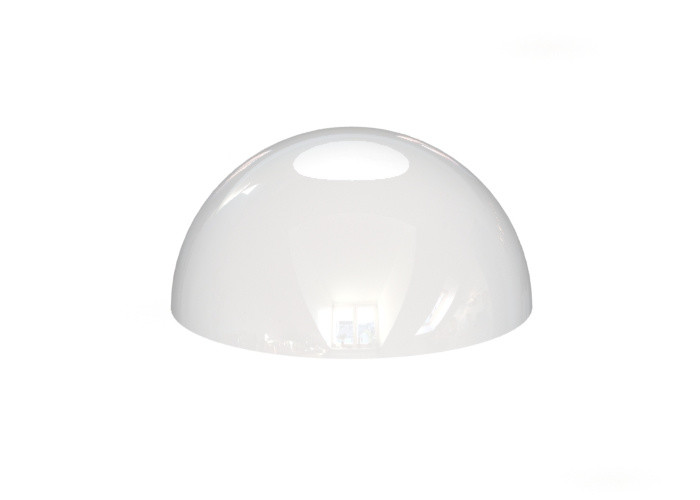

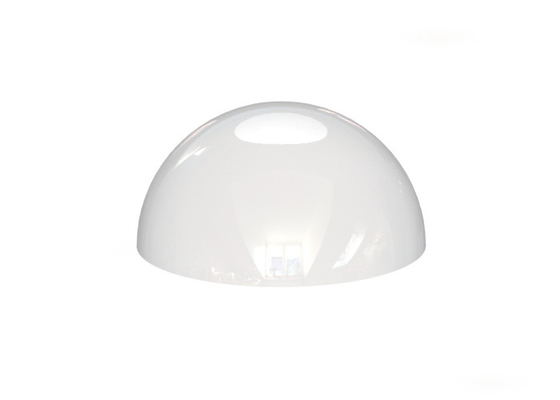

60 Scratch Dig Half Ball Lens Lente óptica biconvexa fácilmente posicionada

Visión general:

La lente de media bola es otra variante de la lente óptica biconvexa gruesa, que se obtiene simplemente cortando las lentes de bola por la mitad.Las lentes de media bola también son comunes y se pueden intercambiar con lentes de bola completa si las limitaciones físicas de una aplicación requieren un diseño más compacto.

Al igual que las lentes de bola, las lentes de media bola pueden enfocar o colimar la luz, según la geometría de la fuente de entrada.Son excelentes componentes ópticos para mejorar el acoplamiento de señales entre fibras, emisores y detectores.También se utilizan en endoscopia, escaneo de códigos de barras, preformas de bolas para lentes asféricas y aplicaciones de sensores.

Star Optic proporciona lentes de media bola con diámetros entre 0,3 mm y 100 mm, con tolerancia de diámetro (esfericidad) <0,3 µm y rugosidad superficial (Ra) <0,007 µm.También admitimos lentes de bola y media bola personalizados.Los materiales solicitados con mayor frecuencia incluyen sílice fundida UV, BK7, rubí, zafiro y otros vidrios de alto índice, y germanio, ZnSe, ZnS.El recubrimiento AR también está disponible bajo pedido.



Especificaciones generales de la lente de media bola BK7:

Material	N-BK7
Tolerancia de diámetro	+0/-0,005 mm
Calidad de la superficie	60/40 scratch-Dig
Esfericidad	<0,003 mm
Apertura clara	>90%
Revestimiento	Ninguno disponible




Productos estándar de BK7 HalfLente de bola:
