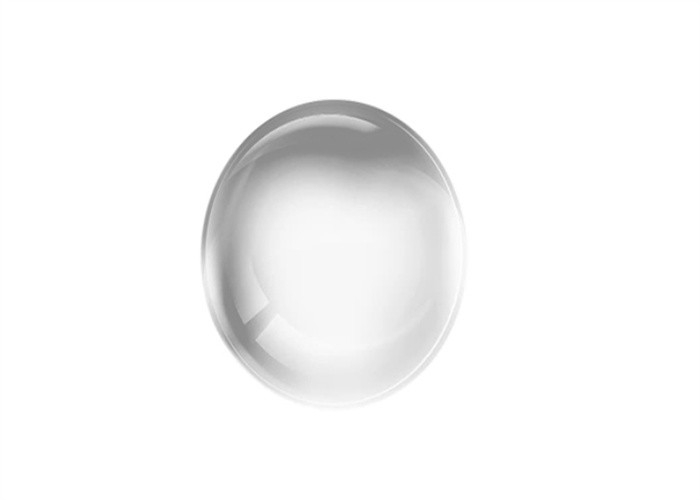

Esferas de acoplamiento de fibra Lente de bola de vidrio Lente de colimación óptica sin recubrimiento

Visión general:
Una forma especial de una lente óptica biconvexa gruesa es una lente esférica, que normalmente tiene la forma geométrica de una bola (esfera).Se fabrican con un solo material, generalmente un vidrio óptico con buena transparencia en la región de longitud de onda de interés.Un material de uso frecuente es la sílice fundida.

Lentes de bola y pueden enfocar o colimar la luz, según la geometría de la fuente de entrada.Son excelentes componentes ópticos para mejorar el acoplamiento de señales entre fibras, emisores y detectores.También se utilizan en endoscopia, escaneo de códigos de barras, preformas de bolas para lentes asféricas y aplicaciones de sensores.


Las lentes esféricas generalmente se fabrican con diámetros relativamente pequeños de unos pocos milímetros o, a veces, incluso menos de 1 mm (microlentes).Particularmente para dimensiones tan pequeñas, son más fáciles de fabricar que las lentes con diseños tradicionales.


Otra variante son las lentes de media bola, que se obtienen simplemente cortando las lentes de bola por la mitad.
Las lentes de media bola también son comunes y se pueden intercambiar con lentes de bola completa si las limitaciones físicas de una aplicación requieren un diseño más compacto.

Star Optic proporciona lentes de bola y lentes de media bola hechos de varios materiales de sustrato, incluidos zafiro, rubí, BK7, sílice fundida UV, vidrio de alto índice y germanio, ZnSe, ZnS con recubrimiento AR.

Los diámetros disponibles están entre 0,3 mm y 100 mm, con tolerancia de diámetro (esfericidad) <0,3 µm y rugosidad superficial (Ra) <0,007 µm.Las opciones personalizadas de módulo de bola y media bola también están disponibles a pedido.


Hay cinco parámetros clave necesarios para entender y usar lentes de bola: Diámetro de la fuente de entrada(d)(d),Diámetro de la lente esférica (D), distancia focal efectiva de la lente esférica (EFL), distancia focal posterior de la lente esférica (BFL) e índice de refracción de la lente esférica (n).


Especificaciones generales de la lente esférica BK7:

Material	N-BK7
Tolerancia de diámetro	+0/-0,005 mm
Calidad de la superficie	60/40 scratch-Dig
Esfericidad	<0,003 mm
Apertura clara	>90%
Revestimiento	Ninguno disponible




Productos estándar de BK7Lente de bola:
