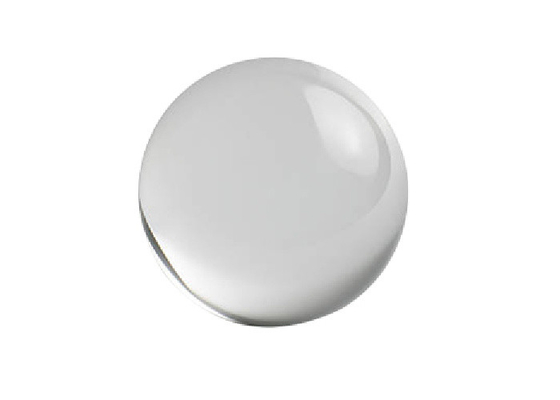

Lente de bola de zafiro de germanio de 40 lentes de vidrio óptico de excavación de rasguños en endoscopia

Visión general:
Una forma especial de una lente óptica biconvexa gruesa es una lente esférica, que normalmente tiene la forma geométrica de una bola (esfera).Se fabrican con un solo material, generalmente un vidrio óptico con buena transparencia en la región de longitud de onda de interés.Un material de uso frecuente es la sílice fundida.

Lentes de bola y pueden enfocar o colimar la luz, según la geometría de la fuente de entrada.Son excelentes componentes ópticos para mejorar el acoplamiento de señales entre fibras, emisores y detectores.También se utilizan en endoscopia, escaneo de códigos de barras, preformas de bolas para lentes asféricas y aplicaciones de sensores.

Star Optic proporciona lentes de bola y lentes de media bola hechos de varios materiales de sustrato, incluidos zafiro, rubí, BK7, sílice fundida UV, vidrio de alto índice y germanio, ZnSe, ZnS con recubrimiento AR.

Los diámetros disponibles están entre 0,3 mm y 100 mm, con tolerancia de diámetro (esfericidad) <0,3 µm y rugosidad superficial (Ra) <0,007 µm.Las opciones personalizadas de módulo de bola y media bola también están disponibles a pedido.


Hay cinco parámetros clave necesarios para entender y usar lentes de bola: Diámetro de la fuente de entrada(d)(d),Diámetro de la lente esférica (D), distancia focal efectiva de la lente esférica (EFL), distancia focal posterior de la lente esférica (BFL) e índice de refracción de la lente esférica (n).


Especificaciones generales de la lente de bola:

Material	Sílice fundida UV
Tolerancia de diámetro	+0/-0,005 mm
Calidad de la superficie	60/40 scratch-Dig
Esfericidad	<0,003 mm
Apertura clara	>90%
Revestimiento	Ninguno disponible




Productos estándar deLente de bola:
