Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns

  • Non-polarizing Dielectric Layers Optical Beam Splitters Plate 20ns Increase System Performance
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo PBS
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Divisor de haz de placa no polarizante Rasgo Insensible a la polarización del haz de entrada
Uso manteniendo el estado de polarización del haz de entrada Superficie Recubrimiento de división de haz no polarizante en la parte frontal, recubrimiento AR en la parte po
Relación de división comúnmente requerida 50/50 AOI 45°
Resaltar

Divisores de haz óptico 20ns

,

placa divisora ​​de haz óptico 20ns

,

divisor de haz óptico de capas dieléctricas
Deja un mensaje
Descripción de producto

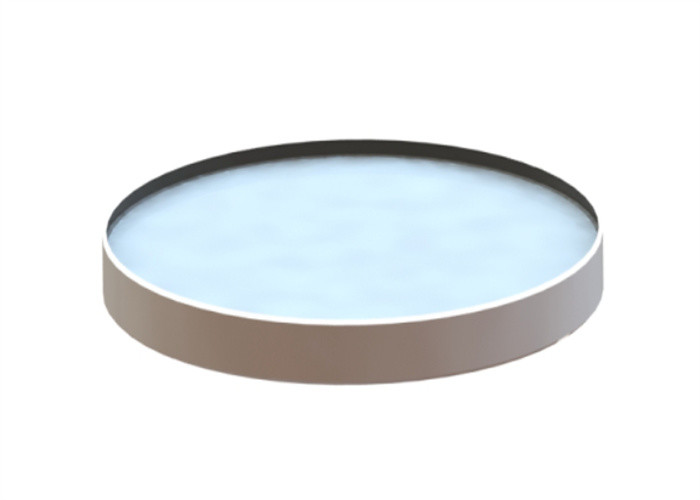

Divisor de haz de placa no polarizante, insensible a la polarización del haz de entrada

Visión general:

Divisores de haz de placas no polarizantesestán recubiertos con capas dieléctricas para aumentar el rendimiento del sistema mientras se mantienen altos los umbrales de daño del láser y el estado de polarización del haz de entrada.Por ejemplo, en el caso de un divisor de haz no polarizante 50/50, los estados de polarización P y S transmitidos y los estados de polarización P y S reflejados se dividen en la relación de diseño.



Estos divisores de haz de placas no polarizantes son ideales para usar en aplicaciones láser exigentes donde el control de la polarización es fundamental.






Especificaciones generales del divisor de haz de placa no polarizante:

Material BK7, sílice fundida UV
Tolerancia de dimensión +0/-0,2 mm
Tolerancia de espesor ±0,2 mm
Apertura clara >90%
Llanura λ/4@632.8nm
Paralelismo <1 minuto de arco
Calidad de la superficie 60/40 Arañar y cavar
Revestimiento Recubrimiento de división de haz no polarizante en la superficie frontal
Recubrimiento AR en la superficie posterior
Tolerancia T/R ±5%
Polarización

|Rs-Rp|<5%
Umbral de daño >3J/cm2, 20ns, 20Hz, @1064nm


Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns 0




Productos estándar deDivisor de haz de placa no polarizante:

número de parte Material Dimensión
(mm)		 Espesor
(mm)		 T/R
(%)		 Longitud de onda
(Nuevo Méjico)		 AIO
(°)
NPBS12-355-45 UVFS 12.7 3.0 50/50 355 45
NPBS25-355-45 UVFS 25.4 3.0 50/50 355 45
NPBS50-355-45 UVFS 50.8 3.0 50/50 355 45
NPBS12-532-45 N-BK7 12.7 3.0 50/50 532 45
NPBS25-532-45 N-BK7 25.4 3.0 50/50 532 45
NPBS50-532-45 N-BK7 50.8 3.0 50/50 532 45
NPBS12-633-45 N-BK7 12.7 3.0 50/50 633 45
NPBS25-633-45 N-BK7 25.4 3.0 50/50 633 45
NPBS50-633-45 N-BK7 50.8 3.0 50/50 633 45
NPBS12-780-45 N-BK7 12.7 3.0 50/50 780 45
NPBS25-780-45 N-BK7 25.4 3.0 50/50 780 45
NPBS50-780-45 N-BK7 50.8 3.0 50/50 780 45
NPBS12-1064-45 N-BK7 12.7 3.0 50/50 1064 45
NPBS25-1064-45 N-BK7 25.4 3.0 50/50 1064 45
NPBS50-1064-45 N-BK7 50.8 3.0 50/50 1064 45







Gráficos de recubrimiento de no polarizantesLáminaDivisor de haz:



355nm 50:50 Divisor de haz de placa no polarizante

Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns 1



532nm 50:50 Divisor de haz de placa no polarizante

Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns 2



633nm 50:50 Divisor de haz de placa no polarizante

Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns 3



780nm 50:50 Divisor de haz de placa no polarizante

Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns 4



1064nm 50:50 Divisor de haz de placa no polarizante

Los divisores de haz óptico de capas dieléctricas no polarizantes aumentan el rendimiento del sistema 20ns 5
