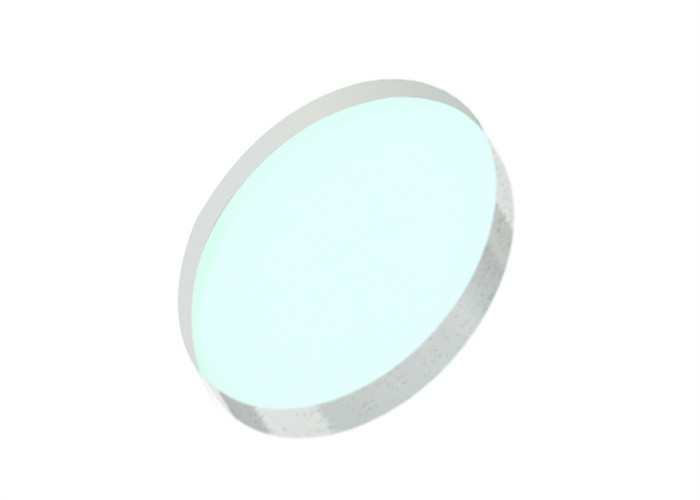

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo Oscuro
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Espejo dicroico/filtro/divisor de haz Rasgo Separación o combinación de longitudes de onda
Aplicaciones filtrado de componentes espectrales y en microscopía de fluorescencia Reflexión >99.5
Transmitancia >el 95% AOI 0 grados y 45 grados
Resaltar

Espejos ópticos dicroicos

,

sustrato de sílice fundido dicroico

,

combinación de longitudes de onda Sustrato de sílice fundido
Deja un mensaje
Descripción de producto

Espejo dicroico/filtro/divisor de haz, separando o combinando longitudes de onda

Visión general:

Un espejo/filtro/divisor de haz dicroico, también conocido como espejo de doble banda, espejo de doble longitud de onda o reflector dicroico, es un espejo especializado que tiene diferentes propiedades ópticas en dos longitudes de onda diferentes.Por ejemplo, un espejo dicroico puede ser reflectante por debajo de una longitud de onda de corte y luego transmisivo a longitudes de onda más largas.



Los espejos dicroicos se fabrican mediante deposición de haz de electrones, pulverización catódica de haz de iones (IBS) y deposición asistida por iones (IAD).Las técnicas de deposición de película delgada de última generación nos permiten garantizar que cada espejo dicroico producido en nuestra fábrica cumpla con las especificaciones exactas necesarias para la aplicación para la que se produce.



Los revestimientos dieléctricos duros utilizados en nuestros espejos dicroicos los hacen excepcionalmente duraderos, están construidos para soportar incluso láseres de alta potencia y son térmicamente estables en condiciones normales.



Estos espejos dicroicos se pueden utilizar para dividir o combinar dos haces de diferentes longitudes de onda y tienen aplicaciones importantes en el filtrado de componentes espectrales y en microscopía de fluorescencia.





Especificaciones generales del espejo/filtro/divisor de haz dicroico:

Material BK7 Vidrio óptico de grado A, sílice fundida de grado UV
Tolerancia de dimensión +0,0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Apertura clara >90%
Calidad de la superficie 60/40 rascar y cavar
Llanura <λ/8@632.8nm
Paralelismo <1 minuto de arco
Chaflán Protegido <0.5mmx45deg
Revestimiento

Recubrimiento dieléctrico dicroico en la superficie frontal

Recubrimiento AR en la superficie posterior
Umbral de daño >5J/cm2, 20ns, 20Hz, @1064nm

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 0





Productos estándar deEspejo dicroico/filtro/divisor de haz:

Número de parte Material Diámetro
(mm)		 Espesor
(mm)		 Reflectancia
(%)		 Transmisión
(%)		 AIO
(°)
DIM1203-R400-T800-0 BK7 12.7 3 R>99,5 % a 400 nm T>95%@800nm 0
DIM2005-R400-T800-0 BK7 20.0 5 R>99,5 % a 400 nm T>95%@800nm 0
DIM2506-R400-T800-0 BK7 25.4 6.35 R>99,5 % a 400 nm T>95%@800nm 0
DIM1203-R400-T800-45 BK7 12.7 3 R>99,5 % a 400 nm T>95%@800nm 45
DIM2005-R400-T800-45 BK7 20.0 5 R>99,5 % a 400 nm T>95%@800nm 45
DIM2506-R400-T800-45 BK7 25.4 6.35 R>99,5 % a 400 nm T>95%@800nm 45
DIM1203-R532-T1064-0 BK7 12.7 3 R>99,5 % a 532 nm T>95%@1064nm 0
DIM2005-R532-T1064-0 BK7 20.0 5 R>99,5 % a 532 nm T>95%@1064nm 0
DIM2506-R532-T1064-0 BK7 25.4 6.35 R>99,5 % a 532 nm T>95%@1064nm 0
DIM1203-R532-T1064-45 BK7 12.7 3 R>99,5 % a 532 nm T>95%@1064nm 45
DIM2005-R532-T1064-45 BK7 20.0 5 R>99,5 % a 532 nm T>95%@1064nm 45
DIM2506-R532-T1064-45 BK7 25.4 6.35 R>99,5 % a 532 nm T>95%@1064nm 45
DIM1203-R1064-T532-0 BK7 12.7 3 R>99,5 % a 1064 nm T>95%@532nm 0
DIM2005-R1064-T532-0 BK7 20.0 5 R>99,5 % a 1064 nm T>95%@532nm 0
DIM2506-R1064-T532-0 BK7 25.4 6.35 R>99,5 % a 1064 nm T>95%@532nm 0
DIM1203-R1064-T532-45 BK7 12.7 3 R>99,5 % a 1064 nm T>95%@532nm 45
DIM2005-R1064-T532-45 BK7 20.0 5 R>99,5 % a 1064 nm T>95%@532nm 45
DIM2506-R1064-T532-45 BK7 25.4 6.35 R>99,5 % a 1064 nm T>95%@532nm 45







Gráficos de recubrimiento deEspejo dicroico/filtro/divisor de haz:



HR400nm HT800nm ​​Espejo dicroico 0°

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 1



HR400nm HT800nm ​​Espejo dicroico 45°

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 2



HR532nm HT1064nm Espejo dicroico 0°

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 3



HR532nm HT1064nm Espejo dicroico 45°

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 4



HR1064nm HT532nm Espejo dicroico 0°

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 5



HR1064nm HT532nm Espejo dicroico 45°

Espejos ópticos dicroicos que combinan longitudes de onda Sustrato de sílice fundido 6
