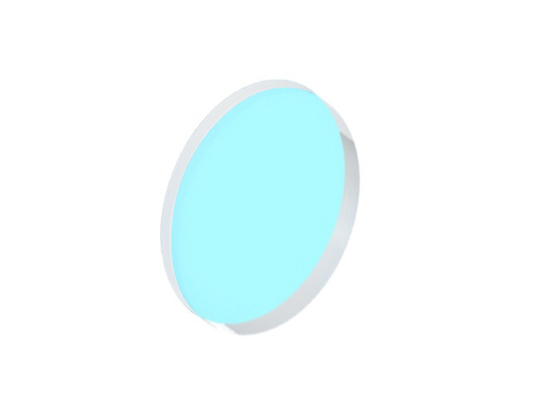

Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser

  • Nd YAG Output Coupler Mirror 1064nm Partially Reflective Mirror In Laser Cavities
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo LOC
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Acoplador de salida láser Nd:YAG Longitud de onda 1064nm
Transmitancia 2%, 5%, 20%, 30%, 40%, 50%, 70%, 90%, 95% material N-BK7
Uso Cavidades láser para transmitir una parte del haz intracavitario resonante Revestimiento Recubrimiento reflectante parcial en la superficie frontal y recubrimiento AR en la superficie poste
Resaltar

Espejo del acoplador de salida Nd YAG

,

Espejo del acoplador de salida 1064nm

,

Espejo parcialmente reflectante de 1064nm
Deja un mensaje
Descripción de producto

Acoplador de salida láser Nd:YAG, espejos parcialmente reflectantes, varias transmitancias

Visión general:
Los acopladores de salida de láser Nd:YAG son espejos parcialmente reflectantes que se utilizan en las cavidades del láser para transmitir una parte del haz intracavitario resonante.La primera superficie de estos acopladores de salida está recubierta con un revestimiento de espejo parcialmente reflectante, mientras que la superficie posterior está recubierta con un revestimiento antirreflectante en la longitud de onda del láser para evitar pérdidas por reflexión.Además de usarse como acopladores de salida, estas ópticas también se pueden usar como reflectores parciales para la atenuación del haz o como divisores de haz generales.



Especificaciones generales del acoplador de salida láser Nd:YAG:

MaterialBK7 Vidrio óptico de grado A, sílice fundida de grado UV
Tolerancia de dimensión+0,0/-0,2 mm
Tolerancia de grosor±0,2 mm
Apertura clara>90%
Calidad de la superficie60/40 rascar y cavar
Paralelismo>1 minuto de arco
Llanura<λ/8@63nm
ChaflánProtegido <0.5mmx45deg
Revestimiento

Revestimiento reflectante parcial en la superficie frontal

Recubrimiento AR en la superficie posterior

Umbral de daño>5J/cm2, 20ns, 20Hz, @1064nm


Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 0


Productos estándar deAcoplador de salida láser Nd:YAG:

Número de parteMaterialDiámetro
(mm)		Espesor
(mm)		Transmisión
(%)		Longitud de onda
(Nuevo Méjico)		AIO
(°)
LOC2506-T2-1064N-BK725.46.352±110640
LOC2506-T5-1064N-BK725.46.355±210640
LOC2506-T20-1064N-BK725.46.3520±510640
LOC2506-T30-1064N-BK725.46.3530±510640
LOC2506-T40-1064N-BK725.46.3540±510640
LOC2506-T50-1064N-BK725.46.3550±510640
LOC2506-T70-1064N-BK725.46.3570±510640
LOC2506-T80-1064N-BK725.46.3580±410640
LOC2506-T90-1064N-BK725.46.3590±310640
LOC2506-T95-1064N-BK725.46.3595±210640




Gráficos de recubrimiento deAcoplador de salida láser Nd:YAG:



Acoplador de salida de 1064nm-T2%

Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 1



Acoplador de salida de 1064nm-T5%
Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 2



Acoplador de salida de 1064nm-T20%
Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 3



Acoplador de salida de 1064nm-T30%
Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 4



Acoplador de salida de 1064nm-T40%

Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 5



Acoplador de salida de 1064nm-T50%
Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 6



Acoplador de salida de 1064nm-T70%
Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 7



Acoplador de salida de 1064nm-T80%

Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 8



Acoplador de salida de 1064nm-T90%

Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 9



Acoplador de salida de 1064nm-T95%

Espejo de acoplador de salida Nd YAG 1064nm Espejo parcialmente reflectante en cavidades láser 10
