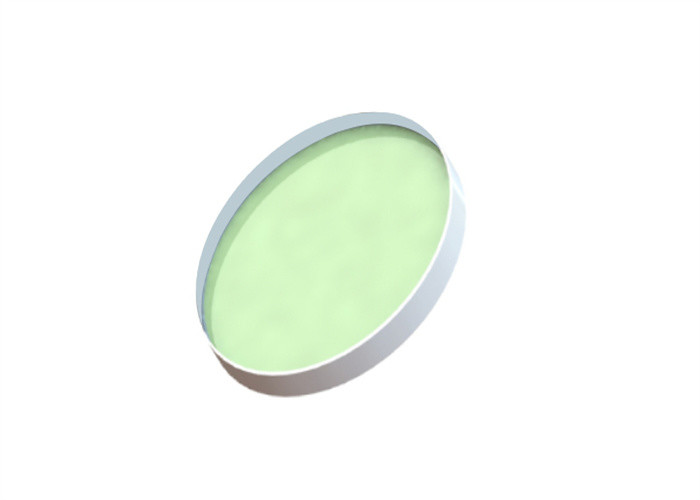

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz

  • Wide Angle Broadband Dielectric Mirror Broad Spectrum Laser Reflector 20Hz
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo BDM
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Espejo dieléctrico de banda ancha material N-BK7 o UVFS
Rango de onda UV, VIS e IR Diámetro 12,7 mm, 25,4 mm
Llanura superficial <λ/10@633nm reflectancia Promedio> 99.5%
Resaltar

Espejo dieléctrico de banda ancha gran angular

,

Espejo dieléctrico de banda ancha 20Hz

,

Reflector láser 20Hz
Deja un mensaje
Descripción de producto



Visión general:
Dieléctricobanda anchaEspejosproporcionar un rendimiento optimizado en un amplio rango de longitud de onda y un amplio ángulo de incidencia (AOI).Estas pilas de revestimiento multicapa ayudan a lograr la mayor reflectividad posible en una región de amplio espectro con una incidencia normal a 45 grados.Por lo tanto, son ideales para aplicaciones de dirección o reflexión del haz que utilizan múltiples fuentes de láser.

Los recubrimientos se obtienen mediante pulverización catódica con haz de iones (IBS) o evaporación con haz de electrones con/sin técnicas de recubrimiento con asistencia de iones.Hay disponibles recubrimientos dieléctricos de alta reflectividad superior al 99 % en el rango de 0,19 a 20 µm.Son significativamente mejores que los espejos revestidos de metal y aumentan el rendimiento del sistema al minimizar la pérdida de energía.



Especificaciones generales deDieléctricobanda anchaEspejo:

Material BK7 Vidrio óptico de grado A, sílice fundida de grado UV
Tolerancia de dimensión +0,0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Apertura clara >90%
Calidad de la superficie 60/40 rascar y cavar
Llanura <λ/10 a 633 nm por 25 mm
Chaflán Protegido <0.5mmx45deg
Revestimiento

Recubrimiento dieléctrico HR en una superficie, Ravg>99,5 % para polarización aleatoria, rectificado de la superficie trasera o pulido de inspección
Umbral de daño >5J/cm2, 20ns, 20Hz, @1064nm




Productos estándar del espejo dieléctrico de banda ancha:

Número de parte Material Diámetro
(mm)		 Espesor
(mm)		 Longitud de onda
(Nuevo Méjico)		 AIO
(°)
BDM1203-350-400 BK7 12.7 3.0 350-400 0-45
BDM2506-350-400 BK7 25.4 6.4 350-400 0-45
BDM5006-350-400 BK7 50.8 6.4 350-400 0-45
BDM1203-400-750 BK7 12.7 3.0 400-750 0-45
BDM2506-400-750 BK7 25.4 6.4 400-750 0-45
BDM5006-400-750 BK7 50.8 6.4 400-750 0-45
BDM1203-750-1100 BK7 12.7 3.0 750-1100 0-45
BDM2506-750-1100 BK7 25.4 6.4 750-1100 0-45
BDM5006-750-1100 BK7 50.8 6.4 750-1100 0-45
BDM1203-1280-1600 BK7 12.7 3.0 1280-1600 0-45
BDM2506-1280-1600 BK7 25.4 6.4 1280-1600 0-45
BDM5006-1280-1600 BK7 50.8 6.4 1280-1600 0-45




Gráficos de recubrimiento deDieléctricobanda anchaEspejo:



350-400nmDieléctricobanda anchaEspejo AOI0°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 0



350-400nmDieléctricobanda anchaEspejo AOI45°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 1



400-750nmDieléctrico de banda anchaEspejo AOI0°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 2



400-750nmDieléctricoEspejo de banda ancha AOI45°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 3



750-1100nmDieléctrico de banda anchaEspejo AOI0°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 4



750-1100nmDieléctrico de banda anchaEspejo AOI45°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 5



1280-1600nmDieléctrico de banda anchaEspejo AOI0°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 6



1280-1600nmDieléctrico de banda anchaEspejo AOI45°

Reflector láser de amplio espectro de espejo dieléctrico de banda ancha granangular 20Hz 7
