Lente de cilindro convexo doble de excavación de 60 rasguños de 10 mm en emisión láser

  • 60 Scratch Dig Double Convex Cylinder Lens 10mm In Laser Emission
  • 60 Scratch Dig Double Convex Cylinder Lens 10mm In Laser Emission
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo BCYX
Cantidad de orden mínima 5 piezas
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Lente cilíndrica biconvexa (doble convexa) De rectangular
Longitud de onda de trabajo UV, VIS a IR Pulido N
Cosmético 60/40 scratch-Dig Revestimiento Recubrimiento AR para UV, VIS e IR
Resaltar

Lente convexa doble de excavación de 60 rasguños

,

lente cilíndrica convexa Excavación de rasguños 60

,

lente convexa doble de 10 mm
Deja un mensaje
Descripción de producto

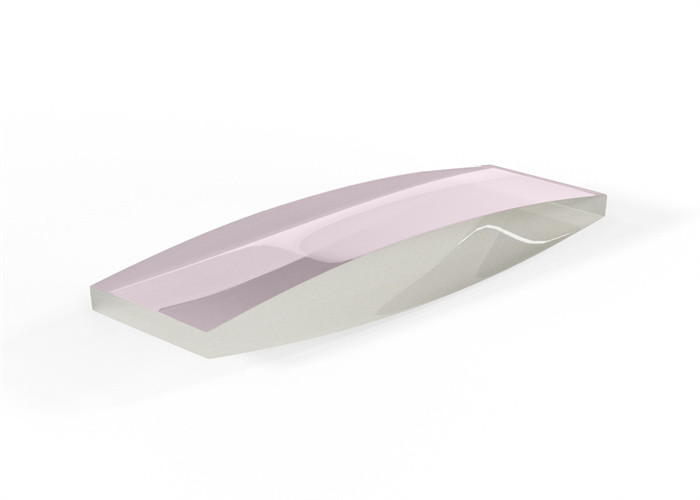

Lente cilíndrica biconvexa (doble convexa), rectangular, N-BK7

Visión general:

Las lentes cilíndricas biconvexas (doble convexas) se utilizan principalmente para cambiar los requisitos de diseño del tamaño de la imagen.Por ejemplo, convertir un punto en un punto de línea o cambiar la altura de la imagen sin cambiar el ancho de la imagen.Se pueden aplicar en iluminación de detectores lineales, escaneo de códigos de barras, iluminación holográfica, procesamiento de información óptica, computadora, emisión láser.Las lentes cilíndricas ópticas también se utilizan ampliamente en sistemas láser de alta potencia y líneas de luz de radiación de sincrotrón.Al mismo tiempo, los requisitos para lentes cilíndricas biconvexas son cada vez más altos, especialmente en cavidades de resonador láser de alta potencia e interferómetros de línea de larga distancia y otros instrumentos y dispositivos de prueba de alta precisión.







Especificaciones generales de Biconvex(doble convexo)Lente cilíndrica:

Material N-BK7 Lente de cilindro convexo doble de excavación de 60 rasguños de 10 mm en emisión láser 0
Longitud de onda de diseño 632.8nm
Planitud de la superficie N<3(0.5)@632.8nm
Calidad de la superficie 60/40 scratch-Dig
Tolerancia de diámetro +0/-0,2 mm
Tolerancia de grosor ±0,2 mm
Centrado <3 minutos de arco
Tolerancia de longitud focal ±2%
Apertura clara >90%
Chaflán Protección<0.5mmx45°







Productos estándarde biconvexo(doble convexo) Lente cilíndrica:

número de pieza Material Y
(mm)		 X
(mm)		 F
(mm)		 R1
(mm)		 R2
(mm)		 tc
(mm)		 Te
(mm)
BCYX1010F12 N-BK7 10 10 12.7 12.73 -12.73 4.1 2
BCYX1020F12 N-BK7 10 20 12.7 12.73 -12.73 4.1 2
BCYX1010F20 N-BK7 10 10 20 20.03 -20.03 3.3 2
BCYX1020F20 N-BK7 10 20 20 20.03 -20.03 3.3 2
BCYX1010F25 N-BK7 10 10 25 25.23 -25.23 3 2
BCYX1020F25 N-BK7 10 20 25 25.23 -25.23 3 2
BCYX2020F50 N-BK7 20 20 50 51.51 -51.51 4 2
BCYX2020F75 N-BK7 20 20 75 76.7 -76,7 3.3 2
BCYX2020F100 N-BK7 20 20 100 102.33 -102.33 4 3
BCYX2020F150 N-BK7 20 20 150 153.85 -153.85 3.7 3
BCYX2020F200 N-BK7 20 20 200 205.44 -205.44 3.5 3
BCYX2020F250 N-BK7 20 20 250 256.97 -256.97 3.4 3
BCYX2020F300 N-BK7 20 20 300 308.49 -308.49 3.3 3
BCYX2020F500 N-BK7 20 20 500 514.55 -514.55 3.2 3
BCYX2020F1000 N-BK7 20 20 1000 1029.66 -1029.66 3.1 3







Opciones de recubrimientodeBiconvexo(doble convexo) Lente cilíndrica:

Normalmente, nuestras lentes cilíndricas biconvexas (doble convexas) estándar se ofrecen sin recubrimiento.

Algunas de las aplicaciones requieren que las superficies de las lentes tengan un recubrimiento antirreflejo para minimizar la luz reflejada de cada cara.Proporcionamos cuatro recubrimientos clásicos a continuación y admitimos longitudes de onda de diseño personalizado.



Recubrimiento de MgF2 de una sola capa Revestimiento antirreflectante multicapa
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 1 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 2



Revestimiento antirreflectante Boradband



Recubrimiento antirreflectante de doble longitud de onda
Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 3 Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 4







Personaliza tu propia lente:

Para maximizar y mejorar la posibilidad de transformar el diseño en producción y ahorrar tiempo, invitamos a consultar y analizar con nosotros la disponibilidad de materiales, la dificultad de procesamiento y la rentabilidad.



Diseño Zemax

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 5

Diseño Zemax

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 6



Diseño de trabajo sólido

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 7



Diseño de revestimiento de película delgada

Plano Convex Cylinder Lens, Positive Focal Length Lens, Anamorphic Beam Shaping lens 8
