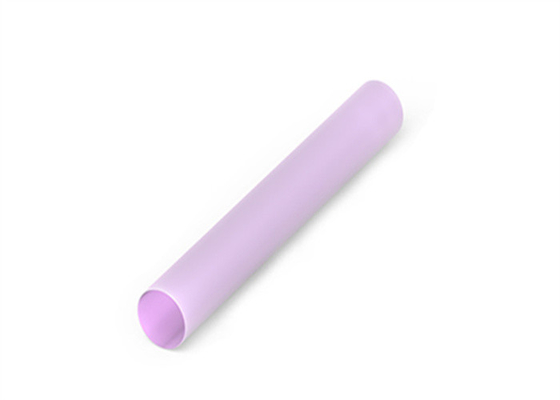

0.5-1.1atm% dopante Nd YAG Laser Crystal para láseres de estado sólido

  • 0.5-1.1atm% dopant Nd YAG Laser Crystal for solid state lasers
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo BBO
Cantidad de orden mínima 1 PC
Precio Negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Cristal láser Nd:YAG Aplicaciones todo tipo de láseres de estado sólido
Ventaja El tiempo de vida de la fluorescencia es dos veces más que Nd:YVO4 Nd Dopante Nivel 0.5-1.1atm%
Estructura cristalina Cúbico Longitud de onda de la bomba 807.5nm
Alta luz

Cristal láser Nd YAG de 1 nm

,

cristales láser de 1 nm

,

cristal láser Nd YAG de 10 Hz
Deja un mensaje
Descripción de producto

Cristal láser Nd:YAG

Visión general:

Inventado en los años sesenta del siglo pasado,Nd:YAGha sido y sigue siendo el cristal láser más utilizado para material de cristal de estado sólido.Sus parámetros láser son un buen compromiso entre las fortalezas y debilidades de su competencia.Los cristales de Nd:YAG se utilizan en todo tipo de láseres de estado sólido.En comparación con otros cristales láser, su vida útil de fluorescencia es el doble que la de Nd:YVO4 y la conductividad térmica también es mejor.







Especificaciones generales de Nd:YAG:

Nd Dopante Nivel 0.5-1.1atm%
Orientación <111>dirección cristalina (±0,5 grados)
Tolerancias de dimensión Diámetro: ±0,05 mm
Longitud: ±0,5 mm
Calidad de la superficie 10/5 Rasca y cava
Apertura clara >90%
Planitud de la superficie <λ/10@633nm
Distorsión de frente de onda <λ/8@633nm
Paralelismo <10 segundos de arco
Perpendicularidad <5 minutos de arco
Chaflán <0.1mmx45°
Recubrimiento AR Reflectividad R<0.25%@1064 nm por superficie
Umbral de daño sobre 750 MW/cm2@1064nm, 10 ns y 10 Hz
Revestimiento de recursos humanos Estándar R>99,8 % a 1064 nm y R<5 % a 808 nm, hay otros recubrimientos disponibles según su solicitud
Relación de extinción Varillas con diámetro de 3 mm a 6,35 mm y con longitud de 100 mm: >30dB
Varillas con diámetro de 7 mm a 10 mm y con longitud de 100 mm: >28dB







Productos estándar de Nd:YAG:

NP:

dopaje

(%)

Diámetro

(mm)

Longitud

(mm)

Cuña final

(grados)

 Recubrimiento AR
NYG-1-7120-1064 1 7 120 0/0

AR/AR@1064
NYG-1-7145-1064 1 7 145 0/0 AR/AR@1064
NYG-1-7155-1064 1 7 155 0/0 AR/AR@1064
NYG-1-7165-1064 1 7 165 0/0 AR/AR@1064
NYG-1-7185-1064 1 7 185 0/0 AR/AR@1064
NYG-1-8100-1064 1 8 100 0/0 AR/AR@1064
NYG-1-8145-1064 1 8 145 0/0 AR/AR@1064
NYG-1-8155-1064 1 8 155 0/0 AR/AR@1064
NYG-1-8165-1064 1 8 165 0/0 AR/AR@1064
NYG-1-8185-1064 1 8 185 0/0 AR/AR@1064







Propiedades físicas de Nd:YAG:

Fórmula química Nd:Y3Al5O12
Estructura cristalina Cúbico
Constantes de celosía 12.01
Concentración ~1,2x1020cm-3
Punto de fusion 1970℃
Densidad 4,56 g/cm23
Dureza de Mohs 8.5
Índice de refracción 1.82
Conductividad térmica 14 W/m/K a 20 ℃, 10,5 W/m/K a 100 ℃
Coeficiente de expansión térmica 7,8x10-6/K [111], 0-250 ℃







Propiedades ópticas de Nd:YAG:

Longitud de onda de la bomba 807.5nm
Longitudes de onda láser 1064nm
Energía fotónica 1.86x10-19J@1064nm
Sección transversal de emisión estimulada 2.8x10-19cm2
Vida radiativa 550us
Fluorescencia espontánea 230us
Coeficiente de pérdida 0,003 cm-1@ 1064nm
Banda de absorción en la longitud de onda de la bomba 1 nm
Ancho de línea 0,6nm
Emisión polarizada no polarizado
Birrefringencia Térmica Alto
