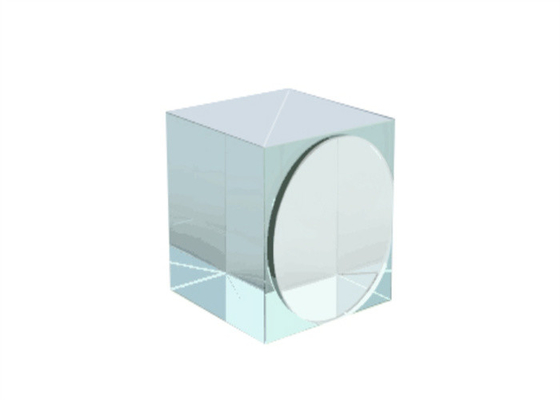

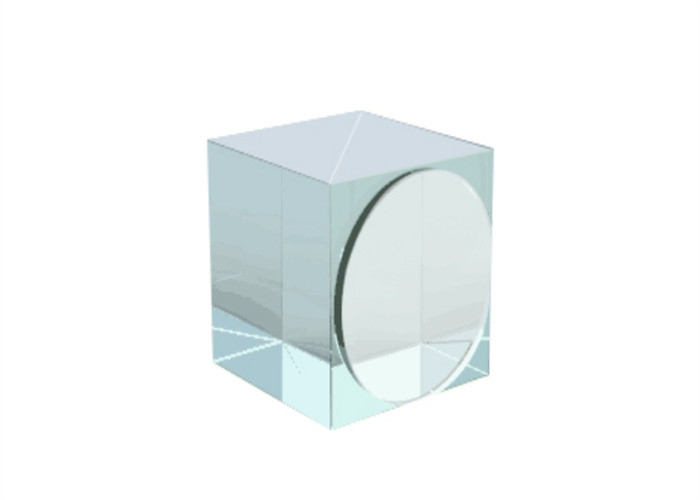

Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal

  • Crystal Quartz Optical Isolator 12.7mm Isolate Linear Polarized Light
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo YO ASI
Cantidad de orden mínima 1 PC
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Aislador óptico Construir PBS+Placa de cuarto de onda
material Cristal de cuarzo y BK7 Rasgo Aislamiento pasivo de luz polarizada linealmente
Aislamiento 20db Revestimiento Recubrimiento sensible hipopolarizante, todas las caras de entrada y salida están recubiertas AR
Resaltar

Aislador óptico de alta potencia de 12

,

7 mm

,

polarización circular lineal de 12
Deja un mensaje
Descripción de producto

Aislador óptico, Aislamiento pasivo de luz polarizada linealmente, PBS+Placa de cuarto de onda

Visión general:

El aislador óptico es una combinación de un cubo divisor de haz polarizador (PBS) y una placa de onda de cuarto de cuarzo.La luz incidente es polarizada linealmente por PBS y convertida a polarización circular por la placa de un cuarto de onda cuando la luz viaja por primera vez a través de ella.Cualquier parte del haz emergente que se refleje en el aislador y pase por una segunda vez por el cuarto de placa de onda se convertirá en un haz polarizado linealmente que es perpendicular al haz de entrada.Luego, este haz es bloqueado por PBS y no volverá a la ruta de entrada original del sistema.


Especificaciones generales del aislador óptico​:

Material Cristal de cuarzo y BK7
Tolerancia de dimensión ±0,2 mm
Calidad de la superficie 60/40
Apertura clara >90%
Distorsión de frente de onda transmitida <λ/4@632.8nm
Desviación del haz <3 minutos de arco
Aislamiento >20dB
Transmisión Tp>95%, Ts<1%
Reflexión Rs>99%, Rp<5%
Recubrimiento AR R<0.25%@ longitud de onda central en todas las entradas
Umbral de daño >500 mJ/cm32, 20ns, 20Hz a 1064nm



Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 0 Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 1



Productos estándar de aislador óptico:

Número de parte

Dimensión A

(mm)

Espesor A
(mm)

Aislamiento
(dB)

Longitud de onda

(Nuevo Méjico)
ISO1010-532 10x10 10 >20 532
ISO1212-532 12,7x12,7 12.7 >20 532
ISO1010-633 10x10 10 >20 633
ISO1212-633 12,7x12,7 12.7 >20 633
ISO1010-780 10x10 10 >20 780
ISO1212-780 12,7x12,7 12.7 >20 780
ISO1010-1064 10x10 10 >20 1064
ISO1212-1064 12,7x12,7 12.7 >20 1064
ISO1010-1550 10x10 10 >20 1550
ISO1212-1550 12,7x12,7 12.7 >20 1550




Gráficos de recubrimiento deAislador óptico​:



Aislador óptico de 532nm

Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 2




Aislador óptico de 633nm

Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 3




Aislador óptico de 780nm

Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 4




Aislador óptico de 1064nm

Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 5




Aislador óptico de 1550nm

Aislador óptico de cuarzo cristalino 12,7 mm Aislar luz polarizada lineal 6
