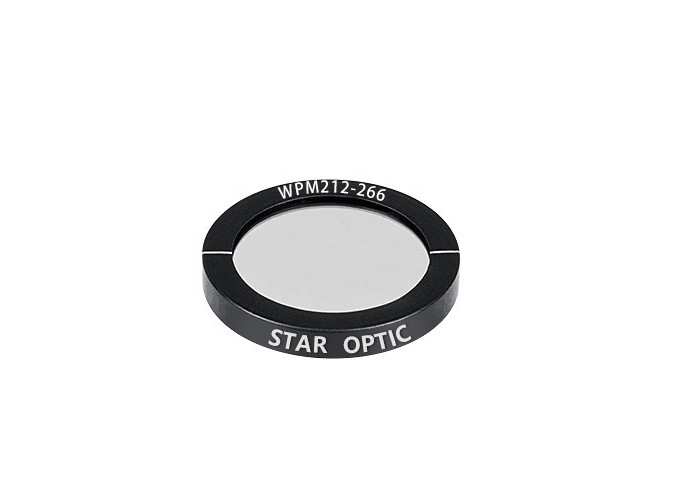

λ/2 Placa de onda de medio cuarto 266nm

  • λ/2 Half Quarte Wave Plate 266nm
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo WPM
Cantidad de orden mínima 1 PC
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto Placa de media onda λ/2 de orden múltiple Construir Sola placa
material Crystal Quartz Revestimiento Recubrimiento AR de alta potencia
Umbral de daño >10J/cm2, 20ns, 20Hz @1064nm Cosmético 20/10 rascar y cavar
Resaltar

Placa de media onda λ/2

,

placa de cuarto de onda 266nm

,

placa de media onda 266nm
Deja un mensaje
Descripción de producto

Placa de media onda λ/2 de orden múltiple, alto umbral de daño, bajo costo

Visión general:

La placa de onda de orden múltiple significa el hecho de que el retardo de una trayectoria de luz sufrirá un cierto número de cambios de longitud de onda completos además del retardo de diseño fraccional.Las placas de media onda se utilizan normalmente para rotar la polarización de la luz.

El efecto neto de la placa de ondas de orden múltiple en la longitud de onda de diseño es básicamente el mismo que el de la placa de ondas de orden cero.Pero el ancho de banda óptico es limitado.Además, el retardo tiene una mayor sensibilidad a la temperatura.Sin embargo, en comparación con las placas de onda de orden cero, las placas de onda de orden múltiple son una solución más económica para muchas aplicaciones en las que el aumento de la sensibilidad no es un problema.





Características principales de la placa ondulada de orden múltiple:

  • Buena distorsión de frente de onda y paralelismo
  • Umbral de daño alto
  • Retardo de fase de alta precisión
  • Tamaño grande disponible y entrega rápida.
  • Solución económica





Especificaciones generalesDePedido múltiplel/2Placa de media onda:

Material Cuarzo Cristal
Tolerancia de dimensión +0,0/-0,2 mm
Calidad de la superficie 20/10 rascar y cavar
Apertura clara >90% área central
Distorsión de frente de onda <λ/8@632.8nm
Paralelismo <1 segundo de arco
Tolerancia al retardo <λ/100
Onda estándar

media onda (λ/2)
Revestimiento Ambos lados recubiertos con AR, R<0.25% por cara @ longitud de onda central
Umbral de daño >10J/cm32, 20ns, 20Hz a 1064nm







Productos estándar de pedido múltiplel/2Placa de media onda:

Número de parte

Diámetro

(mm)

Retraso

(λ)

Longitud de onda

(Nuevo Méjico)

Apertura clara

(mm)
WPM212-266 12.7 l/2 266 11.5
WPM225-266 25.4 l/2 266 22,9
WPM212-355 12.7 l/2 355 11.5
WPM225-355 25.4 l/2 355 22,9
WPM212-405 12.7 l/2 405 11.5
WPM225-405 25.4 l/2 405 22,9
WPM212-488 12.7 l/2 488 11.5
WPM225-488 25.4 l/2 488 22,9
WPM212-532 12.7 l/2 532 11.5
WPM225-532 25.4 l/2 532 22,9
WPM212-633 12.7 l/2 633 11.5
WPM225-633 25.4 l/2 633 22,9
WPM212-780 12.7 l/2 780 11.5
WPM225-780 25.4 l/2 780 22,9
WPM212-800 12.7 l/2 800 11.5
WPM225-800 25.4 l/2 800 22,9
WPM212-980 12.7 l/2 980 11.5
WPM225-980 25.4 l/2 980 22,9
WPM212-1030 12.7 l/2 1030 11.5
WPM225-1030 25.4 l/2 1030 22,9
WPM212-1064 12.7 l/2 1064 11.5
WPM225-1064 25.4 l/2 1064 22,9
WPM212-1550 12.7 l/2 1550 11.5
WPM225-1550 25.4 l/2 1550 22,9







Gráfico de retardo de la placa de onda de orden múltiple:

Placa de onda de orden múltiple de 266 nm

λ/2 Placa de onda de medio cuarto 266nm 0

Placa de onda de orden múltiple de 355 nm

λ/2 Placa de onda de medio cuarto 266nm 1

Placa de onda de orden múltiple de 405 nm

λ/2 Placa de onda de medio cuarto 266nm 2

Placa de onda de orden múltiple de 488 nm

λ/2 Placa de onda de medio cuarto 266nm 3

Placa de onda de orden múltiple de 532 nm

λ/2 Placa de onda de medio cuarto 266nm 4

Placa de onda de orden múltiple de 633 nm

λ/2 Placa de onda de medio cuarto 266nm 5

Placa de onda de orden múltiple de 780 nm

λ/2 Placa de onda de medio cuarto 266nm 6

Placa de onda de orden múltiple de 800 nm

λ/2 Placa de onda de medio cuarto 266nm 7

Placa de onda de orden múltiple de 980 nm

λ/2 Placa de onda de medio cuarto 266nm 8

Placa de onda de orden múltiple de 1030 nm

λ/2 Placa de onda de medio cuarto 266nm 9

Placa de onda de orden múltiple de 1064 nm

λ/2 Placa de onda de medio cuarto 266nm 10

Placa de onda de orden múltiple de 1550 nm

λ/2 Placa de onda de medio cuarto 266nm 11
