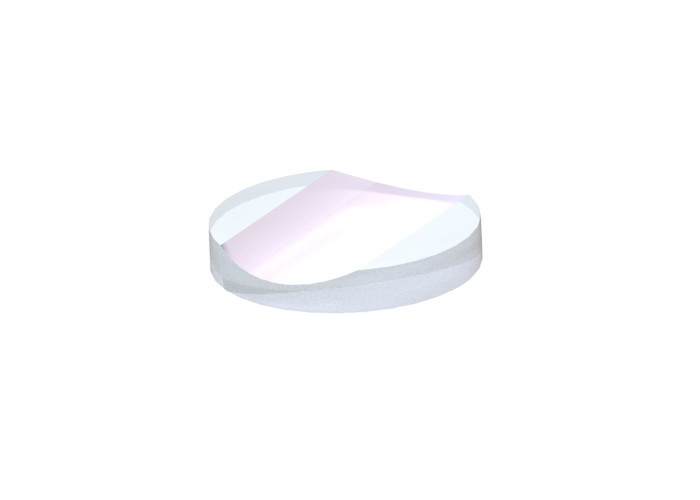

Lente de cilindro óptico de 25,4 mm Lente cilíndrica negativa sin recubrimiento

Visión general:

Las lentes cilíndricas se utilizan para crear líneas o para expandir el haz en una dirección.Sus propiedades ópticas y aberraciones corresponden a las de la óptica esférica.Star Optic ofrece lentes cilíndricas plano-cóncavas y plano-convexas en forma rectangular, cuadrada y redonda.Las lentes cilíndricas rectangulares y cuadradas poseen un eje óptico claramente definido.Las lentes cilíndricas redondas son un poco más difíciles de ajustar, pero se pueden integrar en monturas de lentes estándar.

Al igual que las lentes cilíndricas plano-convexas rectangulares, las lentes cilíndricas planas-convexas redondas se utilizan en la creación de líneas.Y las lentes cilíndricas planas cóncavas redondas son similares a las lentes cilíndricas planas cóncavas rectangulares que se usan en la expansión del haz.Sin embargo, ya diferencia de los sustratos rectangulares, estas lentes tienen la ventaja de que pueden usarse con monturas de lentes estándar.

Especificaciones generales de la lente cilíndrica plana cóncava redonda:

Material	N-BK7
Longitud de onda de diseño	632.8nm
Planitud de la superficie	N<3(0.5)@632.8nm
Calidad de la superficie	60/40 scratch-Dig
Tolerancia de diámetro	+0/-0,2 mm
Tolerancia de grosor	±0,2 mm
Centrado	<3 minutos de arco
Tolerancia de longitud focal	±2%
Apertura clara	>90%
Chaflán	Protección<0.5mmx45°

Productos estándarDe lente cilíndrica plana-cóncava redonda:

Opciones de recubrimiento Of Lente cilíndrica plana cóncava redonda:

Las lentes cilíndricas redondas estándar de Star Optic no están recubiertas.Para reducir la cantidad de luz reflejada de cada superficie de la lente, también están disponibles los recubrimientos antirreflectantes que incluyen la capa cantante MgF2, el recubrimiento AR multicapa, el recubrimiento AR multicapa de banda ancha y el recubrimiento AR de doble longitud de onda.

Recubrimiento de MgF2 de una sola capa	Revestimiento antirreflectante multicapa
Revestimiento antirreflectante Boradband	Recubrimiento antirreflectante de doble longitud de onda

Opciones de montaje paraLente cilíndrica plana-cóncava redonda:

Al igual que las lentes esféricas, las lentes cilíndricas redondas se pueden montar con nuestra montura de lente fija o ajustable para una operación más fácil.

Personaliza tu propia lente:

Tiene total libertad de diseño y podemos trabajar con diseños complejos para obtener exactamente lo que necesita, incluido el diseño óptico, el diseño mecánico y el diseño de revestimiento óptico.
