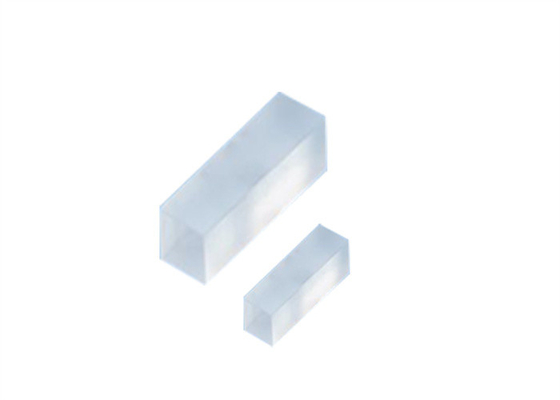

23,5 cristales ópticos no lineares del cristal 4500nm del grado KTP para el sistema de laboratorio

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Lugar de origen Wuhan, China
Nombre de la marca STAR OPTIC
Certificación RoHS, ISO9001
Número de modelo KTP
Cantidad de orden mínima 1 PC
Precio negotiable
Detalles de empaquetado Embalaje seguro y sin polvo
Tiempo de entrega Negociable
Condiciones de pago T/T, Western Union, Paypal
Capacidad de la fuente 50000 piezas/mes

Póngase en contacto conmigo para muestras gratis y cupones.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
nombre del producto KTP de cristal no lineal Aplicaciones sistema de laboratorio, sistema médico, sistema industrial
Estructura cristalina ortorrómbico Dureza de Mohs 5
Gama de la transparencia 350nm-4500nm Energía densidad de potencia baja o media
Resaltar

Cristal KTP de 23

,

5 grados

,

cristal KTP 4500nm
Deja un mensaje
Descripción de producto

Cristal no lineal, KTP

Visión general:

KTP (KTiOPO4)es un excelente cristal óptico no lineal en muchos sistemas ópticos como el sistema de laboratorio, el sistema médico, el sistema industrial, etc. Es el material más comúnmente utilizado para duplicar la frecuencia del láser Nd:YAG y otros láseres dopados con Nd, particularmente en el bajo o medio Densidad de poder.Las propiedades de KTP también lo hacen superior para la modulación electro-óptica, la generación paramétrica óptica.







Especificaciones generales de KTP:

Tolerancia de dimensión Ancho (+/-0,1) × Alto (+/-0,1) × Largo (+0,2/-0,1) mm
Tolerancia de ángulo Δθ< 0,5°, Δφ< 0,5°
Calidad de la superficie 20/10 Arañar/Excavar
Apertura clara >90%
Planitud de la superficie <λ/8@633nm
Distorsión de frente de onda <λ/8@633nm
Paralelismo <20 segundos de arco
Perpendicularidad <10 minutos de arco
Reflectividad Residual <0,2 % a 1064 nm y <0,5 % a 532 nm
Revestimiento

RA/AR@1064 y 532nm:

S1&S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm



HR/AR@1064 y 532nm:

S1 HR@1064nm&HT@532nm, R>99.8%@1064nm, R<5%@532nm
S2 AR@1064&532nm, R<0.25%@1064nm, R<0.5%@532nm
Umbral de daño 500MW/cm² @1064nm 10ns 10Hz
Período de garantía de calidad Un año bajo uso apropiado







Productos estándar de KTP:

Dimensión (mm) theta (grados) phi (grados) Revestimiento Solicitud
3*3*5 90 23.5 RA/AR@1064 y 532nm SHG@1064,TipoⅡ
3*3*5 90 23.5 HR/AR@1064 y 532nm SHG@1064,Tipo
3*3*10 90 23.5 RA/AR@1064 y 532nm SHG@1064,TipoⅡ
3*3*10 90 23.5 HR/AR@1064 y 532nm SHG@1064,TipoⅡ
5*5*10 90 23.5 RA/AR@1064 y 532nm SHG@1064,TipoⅡ
7*7*5 90 23.5 RA/AR@1064 y 532nm SHG@1064,TipoⅡ
7*7*20 90 0 RA/AR@1573 y 1064nm OPO @ 1573 y 1064nm







Propiedades físicas y ópticas de KTP:

Estructura cristalina Ortorrómbico, grupo espacial Pna21, grupo puntual mm²
Parámetros de celosía a=6,404Å, b=10,616Å, c=12,814Å, Z=8
Densidad 3,01g/cm3
Dureza de Mohs 5
Punto de fusion alrededor de 1172 ℃
Coeficiente de absorción < 0,1 %/cm a 1,064 μm, < 1 %/cm a 0,532 μm
Conductividad térmica 13W/m/K
Susceptibilidad higroscópica no
Rango de transparencia 350nm-4500nm
Rango de coincidencia de fase SHG 497～1800nm ​​(Tipo II)
Coeficiente no lineal d31=6.5pm/v
d32=5pm/v
d33=13.7pm/v
d24=7.6pm/v
d15=6.1pm/v
Coeficientes termópticos (/℃) dnx/dT=1.1X10-5
dny/dT=1.3X10-5
dnz/dT=1.6X10-5
Ecuaciones de Sellmeier (λin um) Nx²=3,0065+0,03901/(λ²-0,04251)-0,01327λ²
Ny²=3,0333+0,04154/(λ²-0,04547)-0,01408λ²
Nz²=3,3134+0,05694/(λ²-0,05658)-0,01682λ²
